鼓風機振動位移監控系統
| |
系統主要用于對大型旋轉機械的軸向振動進行長期實時監測。可以分析出設備的工作狀況和早期預 |
| 報,能有效地對設備及時進行預測性的維修及保護。系統的主要功能是對鼓風機的振動位移情況進行在線 |
| 實時監測、記錄、報警。監控系統采用分布式單總線的結構。 監控系統軟件在Windows操作系統下運行, |
| 畫面提示全部為漢字提示。 |
| 系統組成： |
|
采用上位機，下位機的結構。 |
|
上位機是PC機，功能是數據運算、顯示、記錄。 |
|
下位機由單片機組成，功能是A/D變換，通訊。 |
| 系統運行環境： |
| |
Windows98, 建議屏幕分辨率800*600。 |

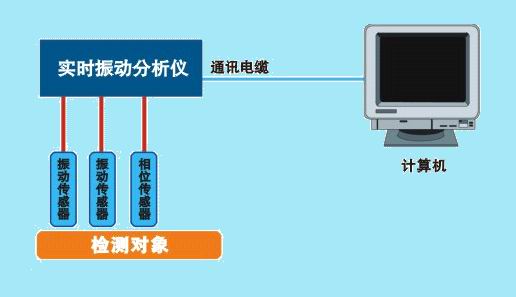

| 系統結構如下: |
 |
|
旋轉機械振動監測與保護意義： |
|
振動測試是旋轉機械運轉狀態監測的重要組成部分。隨著生產技術的發展，一種以狀態檢修為基礎 |
| 的故障診斷系統和預測技術得到推廣和應用。這種技術的發展，將使得設備的維修方式從傳統的“事故 |
| 維修”和“定期維修”過度到現代的“預知性維修”，從而大大提高設備可利用率，減少停機維修時間, |
| 降低維修費用，同時也壓縮了備件的庫存量。此外旋轉機械的振動監測技術也是轉子的現場動平衡和轉 |
| 動力特性試驗研究等不可缺少的手段。旋轉機械振動保護的重要意義在于當機組發生嚴重異常時，保護 |
| 系統將自動動作使機組馬上停止運行，以免造成破壞性或?yàn)?zāi)難性的嚴重?fù)p失。 |
|
一般來說，振幅是表示機組振動嚴重程度的指標，通常用位移、速度或加速度表示。通常的渦流傳 |
| 感器測量的是轉軸相對于軸承的振幅。振幅一般用微米峰—峰值表示，也可以用峰值或平均值表示，在 |
| 現場也有用絲為單位，1絲=100微米。振幅可以用來回答這樣的問題“機器運行是否平穩？”。非接觸 |
| 式電渦流傳感器具有對轉軸直接進行測量的能力。因此，使用它能大地幫助我們得到有關振動幅值的 |
| 更準的數據。以往，僅能對機殼進行測量，能夠表明某些機器故障的存在，但要對機器進行保護， |
| 僅進行機殼測量則不夠充分。 |
|
所謂徑向位置，是指轉子在軸承中的徑向平均位置。在轉軸沒有內部和外部負荷的正常運轉情況下, |
| 大多數轉軸會在油壓阻尼作用下，在設計確定的位置浮動。然而，一旦機器承受一定的外部或內部的預 |
| 加負荷（穩態力），軸承內的軸頸就會出現偏心。這種偏心是測量軸承磨損，預加負荷狀態（例如不對 |
| 中）的一種指示。 |
|
定期測量偏心位置是重要的，因?yàn)樵诔霈F(xiàn)重大負荷情況下，偏心較大，振幅無法增加，在振幅 |
| 沒有報警的情況下，可能由于偏心太大而發生故障。因此及時地檢查偏心位置，才能對故障做出早 |
| 期預報。 |
|
偏心位置的測量是通過安裝在軸承處的監測徑向振動的同一個傳感器進行的，其輸出信號的直流成 |
| 分即代表偏心位置。（徑向間隙）。 |
|
因?yàn)槠奈恢秒S機器負荷、軸線對中情況而改變，所以電渦流傳感器要有足夠大的線性范圍，使偏 |
| 心位置的改變不致使轉軸越出傳感器的測量范圍。對大多數機器來說，定期檢查偏心位置對預測性維修 |
| 是足夠的了，但是對于在中心線偏移或其他的預負荷條件被視為可能導致故障時，密切地監視偏心 |
|
位置，以至于需要連續監測。
|
